Use Case Model - Use Case Diagram

Use Case Model

시스템의 Functional Requirements를 표현한 모형

Actor와 Use Case(UC), 그리고 이들간의 관계(Association)를 Diagram으로 표현

(Use Case Diagram)

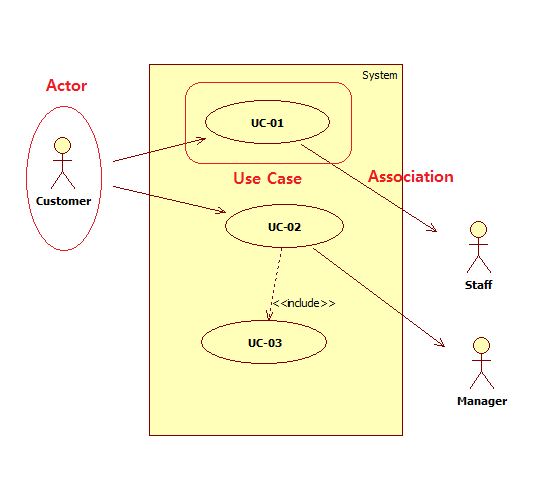

Use Case Model



---

Actor

시스템과 Interaction하는 모든 요소

개발 범위 외부에 존재

Use Case

시스템이 제공하는 기능을 의미

사용자 관점에서 개별적인 기능 단위 표현 필요

Association

Actor와 Use Case 간의 관계 및 방향

---

Use Case 간에는 association을 쓰면 안되고, <<include>>, <<extend>> 만 허용



<<include>>

임의의 UC내에 특정 UC가 있을 경우 <<include>>로 표현
(공통의 부분을 떼어 내어 중복 방지를 위한 모듈화를 위함)



<<extend>>
특정 조건에 발생하는 추가 UC의 경우 <<extend>>로 표현
(가변성/variability 표현을 위함)
